उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| अधिकतम झुकने क्षमता: | 38.1x1.8 मिमी | गोल ट्यूब / स्टेनलेस स्टील ट्यूब: | 38.1x1.2 मिमी |
|---|---|---|---|
| स्क्वायर ट्यूब / धातु: | 30x1.5 मिमी | झुकने त्रिज्या: | 25 ~ 150 मिमी |
| झुकने त्रिज्या रेंज / वर्ग ट्यूब: | 25 ~ 130 मिमी | झुकने कोण रेंज: | 190 डिग्री |
| हाई लाइट: | 3 डी सिमुलेशन सीएनसी ट्यूब झुकने मशीन,190 डिग्री सीएनसी पाइप झुकने मशीन,1200 मिमी / सेकंड सीएनसी ट्यूब झुकने मशीन |
||
CNC38RET + RBE-4A ट्यूब बेंडर टेल बेंड एक्सटेंशन बूस्टर स्टेनलेस स्टील पाइप के लिए उपयुक्त है
CNC38RET+RBE-4A ट्यूब बेंडर
यह एक पूरी तरह से स्वचालित सीएनसी पाइप झुकने वाली मशीन है, जो एक समय में कई सर्वो मोटर्स के साथ बनती है, और अधिक सटीक रूप से झुकती है।
उपकरण उपयोग के लाभ
1, स्वचालित ट्यूब झुकने मशीन कार्य केंद्र, एक समय में ट्यूब बनाने।
2, श्रम लागत को कम करने, श्रम लागत को कम करें।
3, दो स्वचालित फीडिंग मशीनें प्रत्येक ट्यूब बेंडर को स्वचालित रूप से खिलाती हैं, और एक रोबोट एक ही समय में दो ट्यूब बेंडर्स को लोड और पैलेटाइज़ करता है।
4, पूरी प्रक्रिया पीएलसी द्वारा नियंत्रित होती है, टच स्क्रीन मैन-मशीन इंटरफेस के साथ, दक्षता में पूरी तरह से सुधार होता है।
5, ट्यूब बेंड मशीन बनाने के लिए ट्यूब वेल्ड की स्वचालित पहचान वेल्ड सीम से बचें।
6, स्टैकिंग लोडिंग और अनलोडिंग के लिए औद्योगिक रोबोट का उपयोग करें।
उपकरण के मुख्य तकनीकी पैरामीटर
| मशीन की विशेषताएं | मुख्य तकनीकी पैरामीटर | ||
| (1) विद्युत सर्वो झुकना | अधिकतम क्षमता | गोल ट्यूब / लोहे की ट्यूब (एस = 40 किग्रा / मिमी) | 38.1x1.8t |
| (2) आयातित सर्वो मोटर और रेड्यूसर | गोल ट्यूब / गैर लौह धातु ट्यूब (एस = 25 किग्रा / मिमी) | 38.1x1.2t | |
| (3) स्वतंत्र आर एंड डी सॉफ्टवेयर सिस्टम | गोल ट्यूब / स्टेनलेस स्टील ट्यूब (एस = 60 किग्रा / मिमी) | 38.1x1.2t | |
| (4) 1-5 लेयर डाई वैकल्पिक | स्क्वायर ट्यूब / धातु ट्यूब (एस = 40 किग्रा / मिमी) | 30x1.5t | |
| (5) 11 अक्ष पूर्ण मोटर प्रकार वैकल्पिक | झुकने त्रिज्या | 25 ~ 150 मिमी | |
| पुश-झुकने का प्रकार, झुकने त्रिज्या7D | सर्वो झुकने अक्ष | शुद्धता | ±0.05 |
| अधिकतम चाल | 166°/सेकंड | ||
| सर्वो सामग्री खिला अक्ष | शुद्धता | 0.05 मिमी | |
| अधिकतम चाल | 1200मिमी/सेकंड | ||
| सर्वो ट्यूब घूर्णन अक्ष | शुद्धता | 0.05 | |
| अधिकतम चाल | 220°/सेकंड |

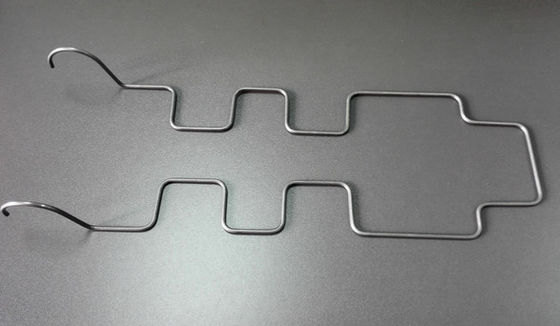

अनुप्रयोग:
ऑटो, मोटरबाइक, विमान, साइकिल, बच्चों की बाइक, फिटनेस उपकरण, फर्नीचर, बाहरी उपकरण, एयर कंडीशनर, खाद्य मशीनरी, रिएक्टर, बाष्पीकरण और हीट एक्सचेंजर जैसे नलसीयर ट्यूब।
मशीन की विशेषताएं:
1. ट्यूब बनाने के लिए स्वचालित 3 डी सिमुलेशन फ़ंक्शन को आवश्यकतानुसार चुना जाता है।
2. एक स्वचालित त्रुटि-गलती का पता लगाने का कार्य प्रदान किया जाता है, और त्रुटियों और दोषों को स्क्रीन पर प्रदर्शित किया जाता है, ताकि ऑपरेटर बहुत आसानी से समस्या निवारण कर सके।
3. आवश्यकतानुसार हस्तक्षेप करने की स्थिति का पता लगाने के लिए स्वचालित 3D सिमुलेशन फ़ंक्शन का चयन किया जाता है।
4. सभी प्रोसेसिंग डेटा टच स्क्रीन द्वारा इनपुट किए जाते हैं।
5. सामग्री के परिवर्तन के आधार पर, प्रत्येक वक्र को मुआवजे के मूल्य, गति और डिमोल्डिंग गैप के साथ सेट किया जाता है।
6. फीडिंग मोड में क्लैम्पिंग फीडिंग मोड या डायरेक्ट फीडिंग मोड शामिल होता है जिसे आवश्यकतानुसार चुना जाता है।
7. XYZ निर्देशांक स्वचालित रूप से YBC प्रसंस्करण मूल्यों में स्विच किया जा सकता है।
8. डेटा संकलित होने के बाद, डेटा को एक कुंजी द्वारा संरक्षित किया जाता है, ताकि डेटा को किसी भी संशोधन से रोका जा सके।
9. एक फीडिंग कार्ट की फीडिंग पोजीशन, सेफ्टी पोजीशन, व्हील मोड इंटरफेरिंग पोजीशन और गाइडेड मोड इंटरफेरिंग पोजीशन सेट की जाती है, ताकि हैंड व्हील पल्स वेव जनरेटर को बारीक ट्यून किया जा सके, पोजीशन को स्वचालित रूप से याद किया जा सके, और मैनुअल के कारण होने वाली त्रुटि माप और मशीन से टकराने वाली फीडिंग कार्ट से होने वाले नुकसान को समाप्त कर दिया जाता है।
10. फीडिंग शाफ्ट अभिनय से पहले स्वचालित पहचान करेगा, ताकि मशीन को टक्कर देने से फीडिंग शाफ्ट से बचा जा सके।
