उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मॉड्यूल सं।: | सीएनसी15XE | गोल ट्यूब/लोहे की नली: | 15x2.0 टन |
|---|---|---|---|
| गोल ट्यूब / गैर लौह धातु ट्यूब: | 15x3.5t | गोल ट्यूब / स्टेनलेस स्टील ट्यूब: | 15.6x1.3t |
| स्क्वायर ट्यूब / धातु ट्यूब: | 15.4x25.4x1.5t | गोल बार: | 8 |
| हाई लाइट: | सीएनसी ट्यूब बेंडर,स्वचालित पाइप बेंडर |
||

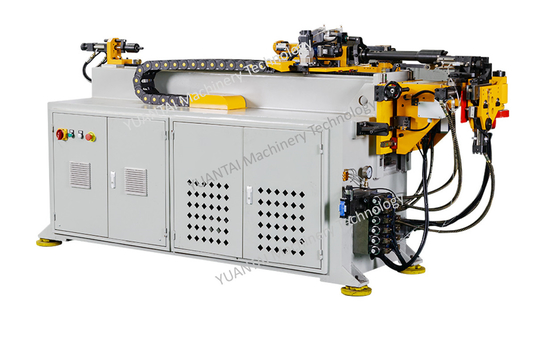

गैपलेस ऑटोमैटिक पाइप बेंडर CNC15XE 180 डिग्री / सेक 3डी ट्यूब बेंडिंग मशीन
CNC30E ट्यूब शराबी
| मशीन की विशेषताएं |
मुख्य तकनीकी पैरामीटर |
||
| (1) विद्युत सर्वो झुकना |
अधिकतम क्षमता |
गोल ट्यूब / लोहे की ट्यूब (एस = 40 किग्रा / मिमी ) | 15x2.0टी |
| (2) आयातित सर्वो मोटर और रेड्यूसर |
गोल ट्यूब / गैर लौह धातु ट्यूब (एस = 25 किग्रा / मिमी ) |
15x3.5t | |
| (3) स्वतंत्र आर एंड डी सॉफ्टवेयर सिस्टम |
गोल ट्यूब / स्टेनलेस स्टील ट्यूब (एस = 60 किग्रा / मिमी ) |
15.6x1.3t | |
| (4) 1-6 परत मरना वैकल्पिक |
वर्ग ट्यूब / धातु ट्यूब (एस = 40 किग्रा / मिमी ) |
15.4x25.4x1.5t | |
| (5) 11 अक्ष पूर्ण मोटर प्रकार वैकल्पिक |
गोल बार (एस = 40 किग्रा / मिमी) 8 |
||
|
सर्वो झुकने वाली धुरी |
शुद्धता |
± 0.05 | |
|
अधिकतम चाल |
180 डिग्री/सेकंड | ||
|
सर्वो सामग्री खिला अक्ष |
शुद्धता |
0.05 मिमी | |
|
अधिकतम चाल |
1200 मिमी / सेकंड | ||
|
सर्वो ट्यूब घुमाएँ अक्ष |
शुद्धता |
0.05 | |
|
अधिकतम चाल |
300 डिग्री / सेकंड |
मशीन की विशेषताएं:
1, स्वचालित ट्यूब झुकने मशीन वर्कस्टेशन, एक समय में ट्यूब बनाने।
2, श्रम कम करें, श्रम लागत की बचत करें।
3, दो स्वचालित फीडिंग मशीनें प्रत्येक ट्यूब बेंडर को स्वचालित रूप से फीड करती हैं, और एक रोबोट एक ही समय में दो ट्यूब बेंडर्स को लोड और पैलेट करता है।
4, पूरी प्रक्रिया को पीएलसी द्वारा नियंत्रित किया जाता है, टच स्क्रीन मैन-मशीन इंटरफ़ेस के साथ, दक्षता पूरी तरह से सुधारी जाती है
5, ट्यूब बेंड मशीन बनाने के लिए ट्यूब वेल्ड की स्वचालित पहचान वेल्ड सीम से बचें
6, स्टैकिंग को लोड करने और उतारने के लिए औद्योगिक रोबोट का उपयोग करें
अनुप्रयोग:
ऑटो, मोटरबाइक, विमान, साइकिल, बच्चों की बाइक, फिटनेस उपकरण, फर्नीचर, बाहरी उपकरण, एयर कंडीशनर, खाद्य मशीनरी, रिएक्टर, बाष्पीकरण और हीट एक्सचेंजर जैसे न्यूलर ट्यूब
विशेषताएँ
1. ट्यूब बनाने के लिए स्वचालित 3डी सिमुलेशन फ़ंक्शन को आवश्यकतानुसार चुना गया है।
2. एक स्वचालित त्रुटि-गलती का पता लगाने का कार्य प्रदान किया जाता है, और त्रुटियों और दोषों को स्क्रीन पर प्रदर्शित किया जाता है, ताकि ऑपरेटर बहुत आसानी से समस्या निवारण कर सके।
3. हस्तक्षेप करने वाली स्थिति का पता लगाने के लिए स्वचालित 3डी सिमुलेशन फ़ंक्शन को आवश्यकतानुसार चुना गया है।
4. सभी प्रोसेसिंग डेटा टच स्क्रीन द्वारा इनपुट किए जाते हैं
5. सामग्रियों के परिवर्तन के आधार पर, प्रत्येक वक्र को मुआवजे के मूल्य, गति और एक ध्वस्त अंतर के साथ सेट किया जाता है।
6. फीडिंग मोड में क्लैम्पिंग फीडिंग मोड या डायरेक्ट फीडिंग मोड शामिल होता है जिसे आवश्यकतानुसार चुना जाता है।
7. XYZ निर्देशांक को स्वचालित रूप से YBC प्रसंस्करण मूल्यों में बदल दिया जा सकता है
8. डेटा संकलित होने के बाद, डेटा को एक कुंजी द्वारा संरक्षित किया जाता है, ताकि डेटा को किसी भी संशोधन से रोका जा सके।
9. एक फीडिंग कार्ट की फीडिंग पोजीशन, सेफ्टी पोजीशन, व्हील मोड इंटरफेरिंग पोजीशन और गाइडेड मोड इंटरफेरिंग पोजीशन सेट की जाती है, ताकि एक हैंड व्हील पल्स वेव जेनरेटर को बारीक ट्यून किया जा सके, पोजीशन को अपने आप याद किया जा सके, और मैनुअल की वजह से हुई त्रुटि माप और मशीन को टक्कर देने वाली फीडिंग कार्ट से होने वाली हानि समाप्त हो जाती है
10. फीडिंग शाफ्ट अभिनय करने से पहले स्वचालित पहचान करेगा, ताकि फीडिंग शाफ्ट को मशीन को टक्कर देने से बचा जा सके
