उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | स्टेनलेस स्टील | रंग: | नीला और पीला, |
|---|---|---|---|
| शक्ति: | सीएनसी | सामग्री / धातु संसाधित: | स्टेनलेस स्टील |
| स्वचालन: | स्वचालित | मशीन की तरह: | पाइप और ट्यूब झुकने मशीन |
| हाई लाइट: | सीएनसी ट्यूब बेंडर,स्वचालित पाइप बेंडर |
||

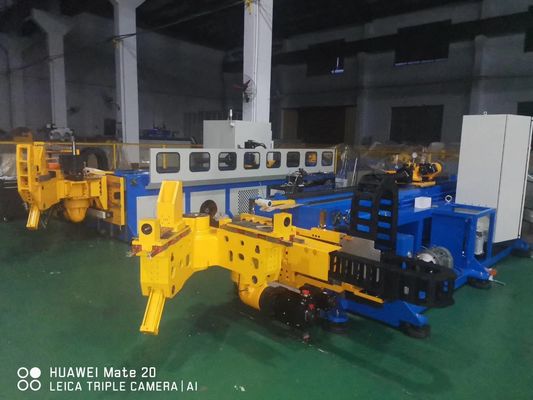

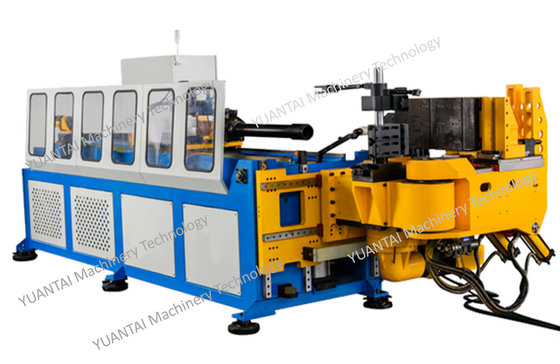

मल्टी स्टैक और इलेक्ट्रिक गाइड डाई के साथ 3डी न्यूमेरिकल कंट्रोल ऑटोमैटिक स्टेनलेस एग्जॉस्ट पाइप बेंडर
उपकरण की सेवा शर्तें
(2) संपीड़ित हवा का कार्य दबाव p = 0.7MPa
(3) मुख्य इंजन 2 एम 3 / एच की अधिकतम संपीड़ित हवा की खपत
(4) उपकरण ऑपरेटिंग तापमान 0-50 ℃
(5) अधिकतम सापेक्ष आर्द्रता 80%
(6) उपकरण की कुल स्थापित शक्ति 44 किलोवाट
(7) उपकरण का समग्र आयाम (एल * डब्ल्यू * एच) 8900 * 2100 * 18500 मिमी
तकनीकी निर्देश
प्रक्रिया अनुकूलता
2.2
उपकरण CNC90REM-6A के मुख्य तकनीकी पैरामीटर
एक उदाहरण के रूप में कार्बन स्टील पाइप 1.5D का अधिकतम लागू झुकने वाला त्रिज्या | Φ89×2.0t | |
एक उदाहरण के रूप में कार्बन स्टील पाइप 1.0d का अधिकतम लागू झुकने वाला त्रिज्या | Φ63 × 2t | |
एक उदाहरण के रूप में स्टेनलेस स्टील पाइप 1.5D का अधिकतम लागू झुकने वाला त्रिज्या | Φ76 × 2t | |
अधिकतम मैंड्रेल लंबाई (ए) | 5800 मिमी | |
*अधिकतम फीडिंग स्ट्रोक (बी) | 4000 mm | |
खिला मोड | ठीक है या नहीं | |
* अधिकतम झुकने व्यास | 650 मिमी | |
अधिकतम झुकने वाला कोण | 190° | |
अधिकतम आर अंतर | 100 | |
कुल टूलींग ऊंचाई | 360 मिमी | |
| | |
| | |
| | |
| | ± 0.05 डिग्री |
| ± 0.05 डिग्री | |
| ± 0.05 मिमी | |
| | |
| 1 किलोवाट | |
| 15 किलोवाट | |
| 7 किलोवाट | |
| 1 किलोवाट | |
| 5 किलोवाट | |
| 85000 किग्रा | |
| 8900×1900×1500 | |
मुख्य इलेक्ट्रो-हाइड्रोलिक और वायवीय घटकों के निर्माताओं की सूची
नहीं। |
विवरण |
विनिर्देश |
ब्रैंड |
से |
टिप्पणी |
| 1 | पीएलसी | (मित्सुबिशी) + पीसी आधार मानव कंप्यूटर स्क्रीन |
मित्सुबिशी |
जापान | |
| 2 |
15 "रंगीन स्क्रीन |
एडवांटेक |
चीनी ताइवान | ||
| 3 |
सर्वो मोटर |
मित्सुबिशी |
जापान | ||
| 4 | सर्वो चालक |
मित्सुबिशी |
जापान | ||
| 5 |
कम करने |
नबटेस्को आरवी |
जापान | ||
| 6 |
फोटोइलेक्ट्रिक स्विच |
OMRON |
जापान | ||
| 7 |
कम वोल्टेज विद्युत घटक |
श्नाइडर |
फ्रांस | ||
| 8 |
सटीक रैखिक गाइड |
हायविन |
चीनी ताइवान |
सी वर्ग परिशुद्धता | |
| 9 |
गोल पेंच |
हायविन |
चीनी ताइवान |
सी वर्ग परिशुद्धता | |
| 10 |
सी अक्ष के लिए रेड्यूसर |
नबटेस्को आर.वी |
जापान | ||
| 1 1 |
I / O आउटपुट इनपुट बोर्ड |
स्वनिर्मित |
