उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | क्यू235 | स्वचालन: | पूर्ण स्वचालित |
|---|---|---|---|
| आवेदन पत्र: | नली | रंग: | नीला और पीला या ग्राहक की आवश्यकता के अनुसार |
| हाई लाइट: | सीएनसी ट्यूब बेंडर,स्वचालित पाइप बेंडर |
||

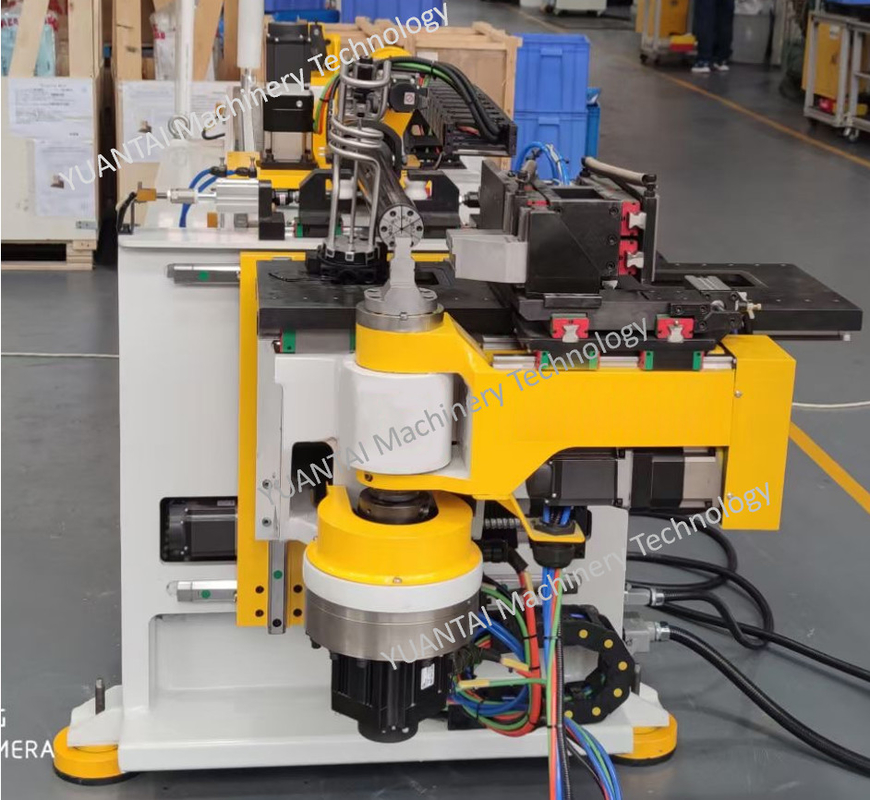

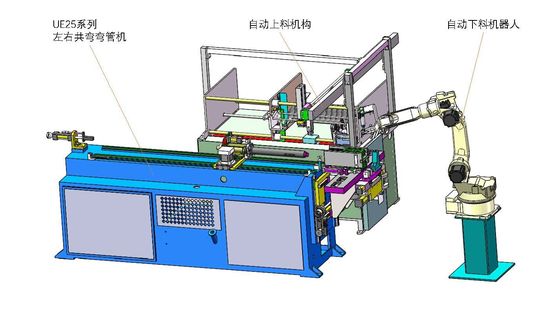

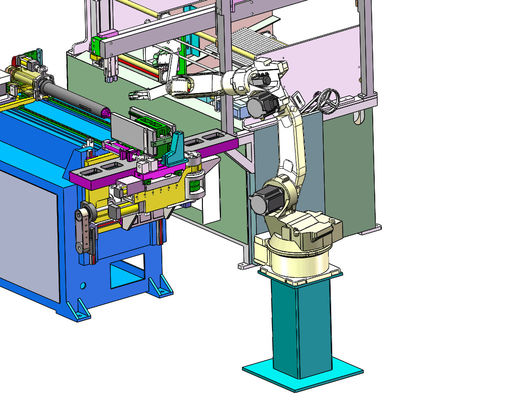

25UE मेटल हेडरेस्ट ट्यूब ऑटोमैटिक लोडिंग और अनलोडिंग ट्यूब लेफ्ट और राइट बेंडिंग लाइन्स
मुख्य विन्यास
| विनिर्देश | मुख्य विन्यास | इकाई | 25 | |
| केएफएफडीआर | ||||
| मैक्स।पाइप आयुध डिपो (एस = 40 किग्रा / मिमी2) | मैक्स।झुकने की क्षमता(एस = 40 किग्रा / मिमी2) | मिमी | 25.1x2.0 | |
| मैक्स।पाइप ओडी/बार-बार फीडिंग के लिए | खिलाते समय अधिकतम झुकना बाहरी व्यास | मिमी | 25.1 | |
| गोल ट्यूब / अलौह (एस = 25 किग्रा / मिमी2) | गोल ट्यूब / गैर-लौह धातु(एस = 25 किग्रा / मिमी2) | मिमी | 25.1x3.0 | |
| गोल ट्यूब / स्टेनलेस (एस = 60 किग्रा / मिमी2) | गोल बार / स्टेनलेस स्टील(एस = 60 किग्रा / मिमी2) | मिमी | 25.1x1.2 | |
| स्क्वायर ट्यूब / हल्के स्टील (एस = 40 किग्रा / मिमी2) | स्क्वायर ट्यूब / मेटाई(एस = 40 किग्रा / मिमी2) | मिमी | 20x1.5 | |
| राउंड बार / माइल्ड स्टील (S=40kgf/mm2) | गोल बार(एस = 40 किग्रा / मिमी2) | मिमी | 14 | |
| मैक्स।झुका हुआ त्रिज्या | झुकने त्रिज्या सीमा | मिमी | 15 ~ 85 | |
| मैक्स।झुकने त्रिज्या / वर्ग ट्यूब | झुकने त्रिज्या सीमा / वर्ग ट्यूब | मिमी | 15~95 | |
| मैक्स।झुकने वाला कोण | झुकने कोण सीमा | डिग्री | 190 | |
| मैक्स रोलिंग क्षमता (एस = 40 किग्रा / मिमी 2) | अधिकतम झुकने की क्षमता | एस = 40 किग्रा / मिमी 2 | मिमी | 25.1x1.8 |
| रोलिंग त्रिज्या | न्यूनतम झुकाव त्रिज्या | मिमी | ≧7डी | |
| गोल ट्यूब / अलौह (एस = 25 किग्रा / मिमी2) | गोल ट्यूब / गैर लौह धातु(एस = 25 किग्रा / मिमी2) | मिमी | 25.1x3.0 | |
| गोल ट्यूब / स्टेनलेस (एस = 60 किग्रा / मिमी2) | गोल बार / स्टेनलेस स्टील(एस = 60 किग्रा / मिमी2) | मिमी | 25.1x1.2 | |
| स्क्वायर ट्यूब / हल्के स्टील (एस = 40 किग्रा / मिमी2) | स्क्वायर ट्यूब / मेटाई(एस = 40 किग्रा / मिमी2) | मिमी | 20x1.5 | |
| राउंड बार / माइल्ड स्टील (S=40kgf/mm2) | गोल बार(एस = 40 किग्रा / मिमी2) | मिमी | 14 | |
| मैक्स।दो रेडी के बीच अंतर | R1-R2 के बीच अधिकतम अंतर | मिमी | 40 | |
| मैक्स।मैंड्रेल से अधिक लंबाई | अधिकतम भेदी कोर दूरी | मिमी | 1500 | |
| काम करने की ऊँचाई | कार्यक्षेत्र की ऊँचाई(मोल्ड केंद्र से जमीन तक) | मिमी | 1100 | |
| टूलींग सेंटर लाइन ऊंचाई | मोल्ड की केंद्र रेखा की ऊंचाई | मिमी | 28 | |
| डीओबीस्पीड | झुकने(जन्म तिथि)रफ़्तार | डिग्री/सेकंड | 186 | |
| डीओबी की सटीकता | झुकने(जन्म तिथि)शुद्धता | डिग्री | ± 0.05 | |
| डीबीबीस्पीड | खिलाना(डीबीबी)रफ़्तार | मिमी / सेकंड | 730 | |
| डीओबी की सटीकता | खिलाना(डीबीबी)शुद्धता | मिमी | ± 0.05 | |
| पीओबीस्पीड | झुकने(पीओबी)रफ़्तार | डिग्री/सेकंड | 320 | |
| पीओबी की शुद्धता | झुकने(पीओबी)शुद्धता | डिग्री | ± 0.05 | |
| हाइड्रोलिक के लिए मोटर | हाइड्रोलिक प्रणाली मोटर | किलोवाट | 3.0 | |
| कुल शक्ति | कुल शक्ति | किलोवाट | 9.15 | |
| मैक्स। दबाव | अधिकतम दबाव | किग्रा/सेमी2 | 70 | |
| डिफ़ॉल्ट।दबाव | पूर्व निर्धारित दबाव | किग्रा/सेमी2 | 50 | |
| हाइड्रोलिक टैंक क्षमता | तेल टैंक वॉल्यूम | लीटर | 120 | |
| कुल चौड़ाई | मशीन की चौड़ाई | मिमी | 900 | |
| कुल ऊंचाई | मशीन की ऊंचाई | मिमी | 1400 | |
| कुल लंबाई | मशीन की लंबाई | मिमी | 3000 | |
| कुल वजन | मशीन वजन | किग्रा | 1500 |
| कोपोननेट के लिए विवरण | प्रदायक |
| नियंत्रण पीएलसी |
(मित्सुबिशी)
|
| पीसी | एडवांटेक |
| सॉफ़्टवेयर | हिंदुस्तान टाइम्स |
| लो वोल्टेज इलेट्रिक कंपोनेंट | श्नाइडर |
| वाई फीडिंग सर्वो मोटर | (मित्सुबिशी) |
| वाई सर्वो चालक | (मित्सुबिशी) |
| बी रोटेशन सर्वो मोटर | (मित्सुबिशी) |
| बी रोटेशन सर्वो चालक | (मित्सुबिशी) |
| सी झुकने सर्वो मोटर | (मित्सुबिशी) |
| सी बेंडिंग सर्वो चालक | (मित्सुबिशी) |
| क्षैतिज चलती सर्वो मोटर | (मित्सुबिशी) |
| क्षैतिज गतिमान सर्वो चालक | (मित्सुबिशी) |
| वर्टिकल मूविंग सर्वो मोटर | (मित्सुबिशी) |
| टूलींग मूविंग सर्वो मोटर | (मित्सुबिशी) |
| हाइड्रोलिक इलेक्ट्रिक वाल्व | सात महासागर |
| माइक्रो स्विच | OMRON |
| वेल्डिंग डिटेक्टर | यांगमिंग/ताइवान |
| निकटता आगमनात्मक स्विच | यांगमिंग/ताइवान |
| तेल खींचने का यंत्र | हाईटेक/ताइवान |
| आई/ओ इनपुट बोर्ड | स्वनिर्मित |
| लिनियर गाइड | हायविन |
| गेंद | हायविन |
| सहनशीलता | एन एस |
| सीलिंग घटक | गेट्स, जर्मनी |
| कम करने | मुरातार |
