उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मॉड्यूल सं।: | सीएनसी65आरईएस+आरबीई+टीबी | अधिकतम झुकने व्यास: | 500 मिमी |
|---|---|---|---|
| अधिकतम झुकने कोण: | 190° | शुद्धता: | ±0.05° |
| मशीन का सकल वजन: | 4800KG | मशीन का आकार एलडब्ल्यूएच (सेमी): | 5300×1500×1080 |
| हाई लाइट: | स्वचालित पाइप झुकने मशीन,स्वचालित पाइप बेंडर |
||

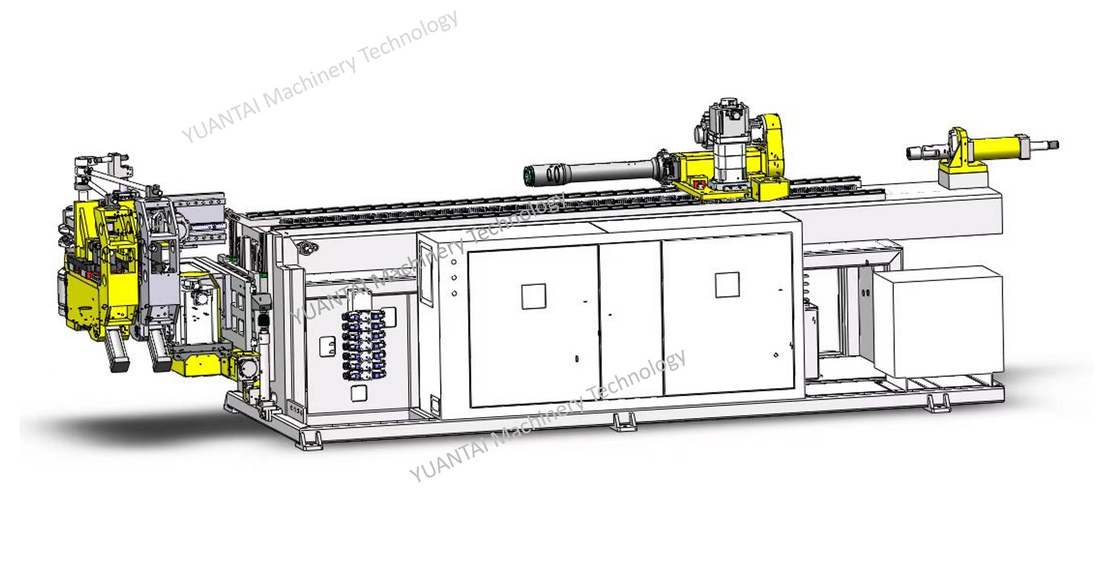

ऑयल-इलेक्ट्रिकल हाइब्रिड ड्राइव ट्यूब बेंडर CNC65RES+RBE+TB टेल बेंड एक्सटेंशन बूस्टर बेंडिंग मशीन (पेटेंट मॉडल)
तकनीकी पैरामीटर-YUANTAI ट्यूब झुकने मशीन
| उदाहरण के लिए कार्बन स्टील ट्यूब का अधिकतम झुकने वाला त्रिज्या 1.5 है | ￠65×2.5t | |
| उदाहरण के लिए स्टेनलेस स्टील ट्यूब का अधिकतम झुकने वाला त्रिज्या 1.5 है | 51×2.5t | |
| भेदी कोर की अधिकतम लंबाई (ए) | 4600 मिमी | |
| मैक्स फीडिंग स्ट्रोक (बी) | 3600 मिमी | |
| खिलाने का तरीका | एक बार खिलाना या बार-बार खिलाना | |
| अधिकतम झुकने व्यास | 500 मिमी | |
| अधिकतम झुकने वाला कोण | 190° | |
| प्रत्येक पाइप फिटिंग की विन्यास योग्य झुकने की मात्रा | 100 मोड़ | |
| काम करने की गति | ट्यूब झुकने की गति | अधिकतम 90 डिग्री/सेकंड |
| ट्यूब के घूमने की गति | अधिकतम .120 डिग्री / सेकंड | |
| खिला गति | अधिकतम 500 मिमी / सेकंड | |
| शुद्धता | ट्यूब झुकने कोण | ± 0.05 डिग्री |
| ट्यूब घूर्णन कोण | ± 0.05 डिग्री | |
| दूध पिलाने की लंबाई | ± 0.1 मिमी | |
| डेटा इनपुट मोड | समन्वय मूल्य (XYZ) या कार्य मूल्य (YBC) | |
| ट्यूब घूर्णन सर्वो की मोटर शक्ति | 750 डब्ल्यू | |
| झुकने वाले सर्वो की मोटर शक्ति | 11 किलोवाट | |
| सर्वो को खिलाने की मोटर शक्ति | 5 किलोवाट | |
|
की सर्वो मोटर की शक्ति ढालना बदल रहा है |
--- | |
|
की सर्वो मोटर की शक्ति ढालना चल रहा है |
--- | |
| हाइड्रोलिक मोटर अश्वशक्ति | 5 किलोवाट | |
| मशीन का सकल वजन (किग्रा) | 4800 किग्रा | |
|
5300 × 1500 ×1080 | |
मुख्य खरीदे गए भागों की सूची
| भाग का नाम | ब्रांड / मूल |
| पीएलसी | मित्सुबिशी)/जापान |
| 10″ रंगीन स्क्रीन | एडवांटेक/ताइवान |
| इलेक्ट्रॉनिक खिलाने की सर्वो मोटर | मित्सुबिशी/जापान |
| इलेक्ट्रॉनिक खिलाने की सर्वो ड्राइव | मित्सुबिशी/जापान |
| इलेक्ट्रॉनिक झुकने की सर्वो मोटर | मित्सुबिशी/जापान |
| इलेक्ट्रॉनिक झुकने की सर्वो ड्राइव | मित्सुबिशी/जापान |
| ट्यूब-रोटेटिंग इलेक्ट्रॉनिक की सर्वो मोटर | मित्सुबिशी/जापान |
| इलेक्ट्रॉनिक झुकने की सर्वो ड्राइव | मित्सुबिशी/जापान |
| ऑप्टोइलेक्ट्रॉनिक स्विच | ओमरॉन/जापान |
| कम करने | तेजिन/जापान |
| सहनशीलता | एनएसके/जापान |
| उच्च दबाव तेल पाइप | लियानहुई/चीन |
| सीलिंग तत्व | गेट्स/जर्मनी |
| हाइड्रोलिक सोलनॉइड वाल्व | सात महासागर/ताइवान |
| हाइड्रोलिक टक्कर | हाईटैक/ताइवान |
| आई/ओ इनपुट बोर्ड | स्वनिर्मित |
CNC65RES + RBE फ़ंक्शन डिस्क्रिप्शन
3 डी सीएनसी स्वचालित झुकने वाली मशीन, यह उच्च कठोरता यांत्रिक संरचना डिजाइन और गतिशील यांत्रिकी के सिद्धांत के सटीक टेक्नोलोजी स्तर के अनुरूप है, दोनों संरचनात्मक ताकत के तहत, झुकने वाले हाथ और झुकने वाली मशीन के सिर का सरल डिजाइन अधिकतम झुकने की जगह प्रदान करता है, हस्तक्षेप सीमा बनाता है मशीन की न्यूनतम। स्वचालित प्रक्रिया संचालन प्रणाली से लैस, यह सुनिश्चित करना कि सभी प्रकार के विभिन्न स्टील ट्यूब झुकने का काम बड़े पैमाने पर उत्पादन और उच्च परिशुद्धता की आवश्यकताओं को आसानी से पूरा कर सकता है
बीई हाई-एंड मॉडल है जिसे विशेष रूप से उच्च झुकने वाली प्रौद्योगिकी आवश्यकताओं के लिए विकसित किया गया है, पेटेंट गियर परिवर्तन डिजाइन के साथ विशेष फीडिंग सीट तंत्र। यह आसानी से सीमित परिस्थितियों में झुकने का प्रदर्शन कर सकता है जो सामान्य मॉडल, जैसे न्यूनतम झुकने वाले त्रिज्या, पतली मोटाई तक नहीं पहुंचा जा सकता है।
आनुपातिक सर्वो नियंत्रण को झुकने और बढ़ाने के लिए अपनाया जाता है, जो आगे चलकर सटीकता और दक्षता में सुधार करता है, उत्पाद की स्थिरता की गारंटी देता है
